网络综合布线 系统化构建信息高速公路的必要步骤

网络综合布线是现代建筑，特别是办公楼、数据中心、智能大厦等信息密集型场所的神经系统，它为语音、数据、图像及各类智能控制信号提供了统一、灵活、可靠的物理传输通道。一个规划得当、施工规范的综合布线系统是网络高效、稳定运行的基础。以下是实施网络综合布线不可或缺的几个核心步骤。

第一步：需求分析与系统规划
这是所有工作的起点，至关重要。需要与业主、用户及未来管理者充分沟通，明确当前及未来5-10年的应用需求，包括：信息点的类型（数据、语音、光纤等）、数量、位置分布；网络带宽要求；特殊区域（如机房、会议室、无线覆盖区）的布线考虑；以及相关的行业标准与法规（如TIA/EIA-568、ISO/IEC 11801）。基于此，确定布线系统的等级（如超5类、6类、6A类或光纤到桌面），并绘制初步的系统拓扑图和点位规划图。

第二步：方案设计与施工图纸绘制
在规划基础上，进行详细设计。内容包括：

1. 子系统设计：严格遵循结构化布线标准，对工作区子系统、水平子系统、管理间子系统、垂直干线子系统、设备间子系统和建筑群子系统进行逐一设计。
2. 路径设计：规划线缆敷设的具体路径（桥架、管道、地板下、吊顶上），确保路径最短、最安全、便于维护，并避开强电干扰源。
3. 材料选型与清单：根据设计选择符合标准的线缆（双绞线、光缆）、配线架、模块、面板、机柜、理线器、跳线等，并制定详细的物料清单。
4. 图纸输出：生成完整的施工图纸，包括平面布置图、系统图、机柜配线图等，作为施工的法定依据。

第三步：施工安装与规范操作
这是将设计方案转化为实体的过程，必须严格遵守设计和规范：

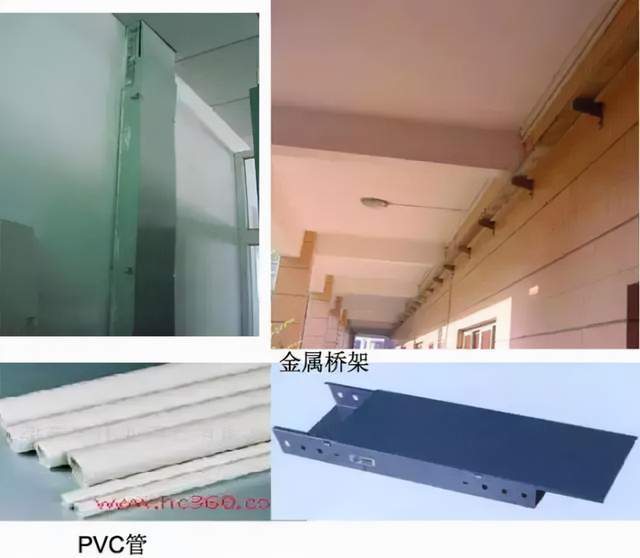

1. 管槽敷设：先安装桥架、线管等支撑和保护结构，确保横平竖直、牢固可靠。
2. 线缆布放：按区域、按类别布放线缆，预留适当长度（工作区通常预留0.3-0.6米，机柜预留2-3米）。布放时需注意拉力限制，避免过度弯折和挤压，并做好临时标签。

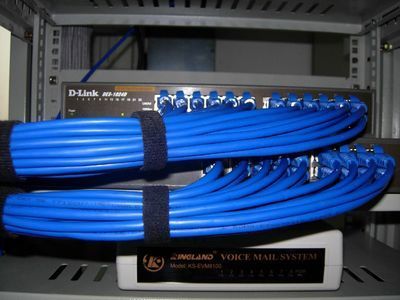

3. 端接与安装：在信息插座和配线架处进行线缆端接。这是技术关键点，必须使用专业工具，确保双绞线线对解开长度符合要求，端接顺序正确（通常采用T568A或T568B标准，且全楼统一），做到连接可靠、外观整洁。同时安装面板、机柜和理线装置。

第四步：测试与验收
施工完成后，必须进行严格的测试，以验证系统性能是否达到设计标准。测试应使用专业的认证级线缆测试仪（如Fluke DSX系列），主要测试项目包括：

- 接线图：验证线对连接是否正确，有无开路、短路、反接、跨接等故障。
- 长度：确认线缆长度是否在标准允许范围内。
- 衰减：信号在传输过程中的能量损失。
- 近端串扰（NEXT） 及综合指标：衡量线对间相互干扰的程度。
- 回波损耗等。
所有信息点都应100%测试，并生成详细的测试报告。只有测试合格，才能进入最终验收环节。验收时需移交所有图纸、测试报告、产品质保书和物料清单。

第五步：文档管理与后续维护
一个完整的项目离不开完善的文档。应建立并交付一套完整的布线系统档案，包括但不限于：最终的设计图纸、测试报告、设备配置清单、保修文件以及标签系统说明。清晰、持久的标签（如采用TIA-606-A标准）和对应的文档是日后进行移动、增加和变更（MAC）维护的生命线，能极大降低运维难度和成本。

****
网络综合布线是一项隐蔽但极其重要的基础设施工程，其质量直接关系到整个信息系统的生命期和性能。遵循“规划-设计-施工-测试-文档”这五个系统化的必要步骤，坚持标准，注重细节，才能构建出一个高性能、高灵活性、易于管理且面向未来的综合布线系统，为数字化应用铺就一条坚实可靠的‘信息高速公路’。
